Herzlich Willkommen auf der Astro-Filterseite
- für Sonnenbeobachter -

Informationen und Messungen an Farb- und Sonnenschutzfilter im UV , VIS und IR Bereich von 300nm bis 2500nm. Schwerpunkt dieser Messungen an Filtern zur Sonnenbeobachtung liegt im Bereich oberhalb 800nm. Ob durch hohe, ungewollte und nicht wahrgenommene IR-Strahlung bei der Beobachtung der Sonne das Auge langfristig geschädigt werden kann, ist unsicher. Wer ganz sicher gehen will, sollte darauf achten, dass nicht nur der UV-Bereich, sondern auch der Bereich oberhalb 800nm in ausreichendem Maß geschwächt wird. Die Messungen werden an einem Zeiss M4 QIII Monochromator mit Quarzprisma und einem Messbereich von 185-2500nm durchgeführt. Empfänger : von 250 - 600nm Hamamatsu PMT R1527 von 500 - 1000nm Hamamatsu Si Detector S1087-01, von 900 - 2500nm Hamamatsu PbS Detector P9217 Auswertung mit Verstärker in LockIn Technik Dynamikbereich 1:1 000 000 Impressum

---

NEU :
15. 4.2008 - Blick in eine andere Welt - Mikroskopie bis in den Nanobereich
16. 8.2008 - Neue Filter-Serie von Baader für RGB-Aufnahmen mit extrem steilen Flanken und sehr guter Blockung

Einführung

Normen und Richtlinien

Jahreszeiten und Sonneneinstrahlung Energieverteilung im Sonnenspektrum 4 Grundtypen der Sonnenfilter Herschelkeil, Pentaprisma, 2 Versionen Objektivfilter als Beispiele für Schutzfilter zur Sonnenbeobachtung. Herschelkeil und Pentaprisma benötigen zusätzliche Graufilter ! Dazu die Grenzwerte der strengen Norm für Schweißerschutzfilter. Siehe auch DIN EN 1836 Das Auge - Sonnenbeobachtung mit der SoFi-Brille Das Auge - Sonnenbeobachtung mit einem Teleskop

Auszug aus der Norm DIN EN1836 "Persönlicher Augenschutz" ! Richtwerte und Empfehlungen des Berufsverbands der Augenärzte Deutschlands e.V. EU-Normen, Richtwerte und Empfehlungen in grafischer Form zusammengestellt US-Richtwerte von B.R.Chou und F. Espenak and J.Anderson - Goddard Space Flight Center November 2004 NASA/TP-2004-212762

Die Diagramme zeigen die Transmission [LIN] oder optische Dichte [LOG] der gemessenen Filter. Bei einigen Filtern kann mit [ZOOM] die Transmission im wichtigen Bereich gespreizt dargestellt werden. [!] = wichtige Hinweise

Objektiv Glasfilter	Darstellung	Objektiv Folienfilter	Darstellung
ASTROCOM visuell	LIN LOG	Baader AstorSolar visuell Dichte 5	LIN LOG ZOOM
ASTROCOM fotografisch	LIN LOG	Baader AstroSolar fotografisch Dichte 3,8	LIN LOG ZOOM
ICS / Tousand Oaks ND4+	LIN LOG ZOOM	ICS Polymer Plus ND 4,5	LIN LOG ZOOM
ICS / Tousand Oaks ND5+	LIN LOG ZOOM	ICS Polymer ND 5	LIN LOG ZOOM

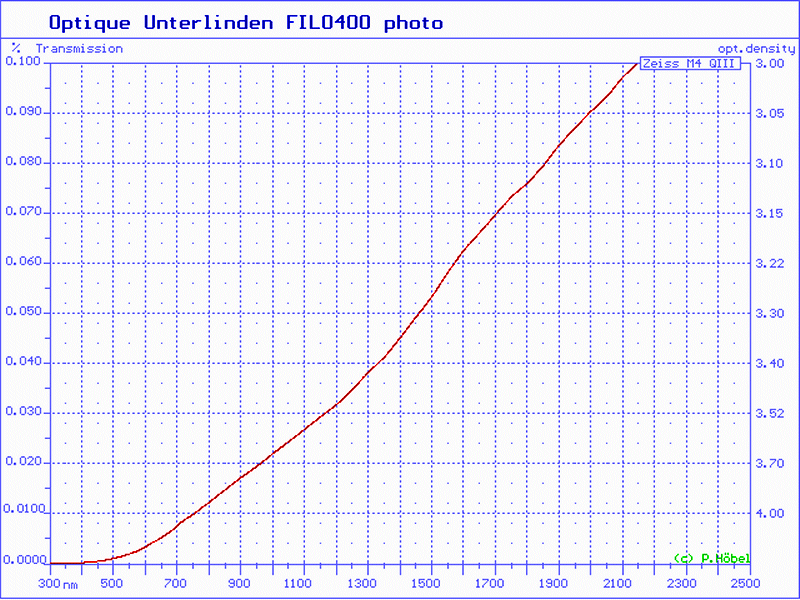

Optique Unterlinden FIL 0400 photo	LIN LOG	Rettungsfolie nur als Transmissionsvergleich, keine Empfehlung! optisch total ungeeignet!	LIN LOG + Info

Graufilter zur zusätzlichen Dämpfung, z.B. für Herschelkeil und Sonnenpentaprisma	Darstellung	Sperrfilter	Darstellung
Baader Graufilter ND 0,6	LIN LOG	Astronomik IR Blockfilter	LIN LOG
Baader Graufilter ND 0,9	LIN LOG	Astronomik L-Filter UV+IR Sperrfilter	LIN LOG

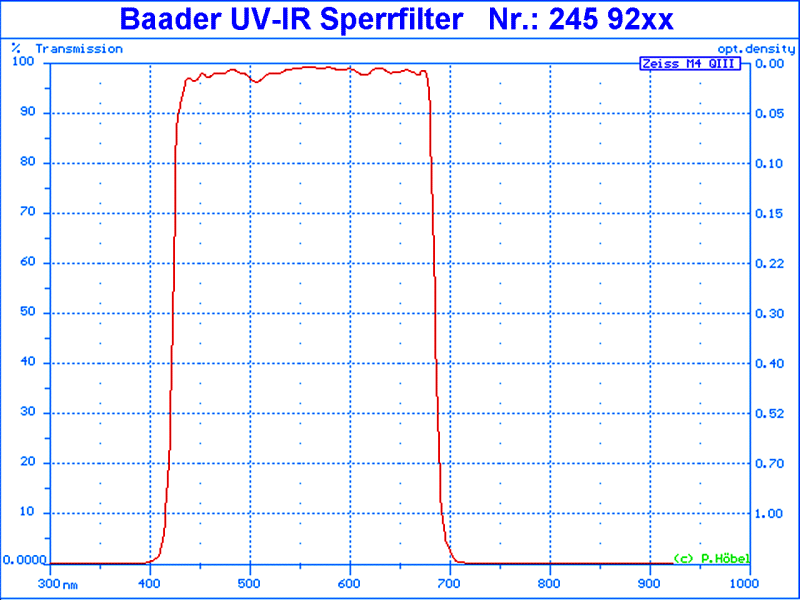

Baader Graufilter ND 2,0	LIN LOG	Baader UV- IR-Sperrfilter	LIN LOG ZOOM
Baader Graufilter ND 3,0	LIN LOG ZOOM	B&W UV- IR-Sperrfilter Nr.486 , 28,5mm	LIN LOG
B&W Graufilter ND 1,8	LIN LOG ZOOM	Schott Wärmeschutzfilter KG3 3mm Glasstärke	LIN LOG

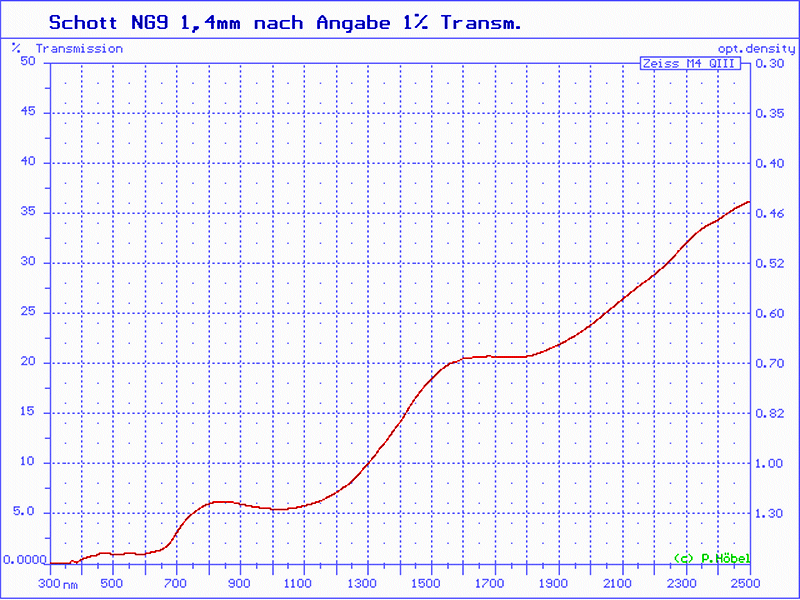

Schott Grauglas NG 9 1% Transm.	LIN LOG ZOOM	Schott Wärmeschutzfilter KG1 2mm Glasstärke	LIN LOG

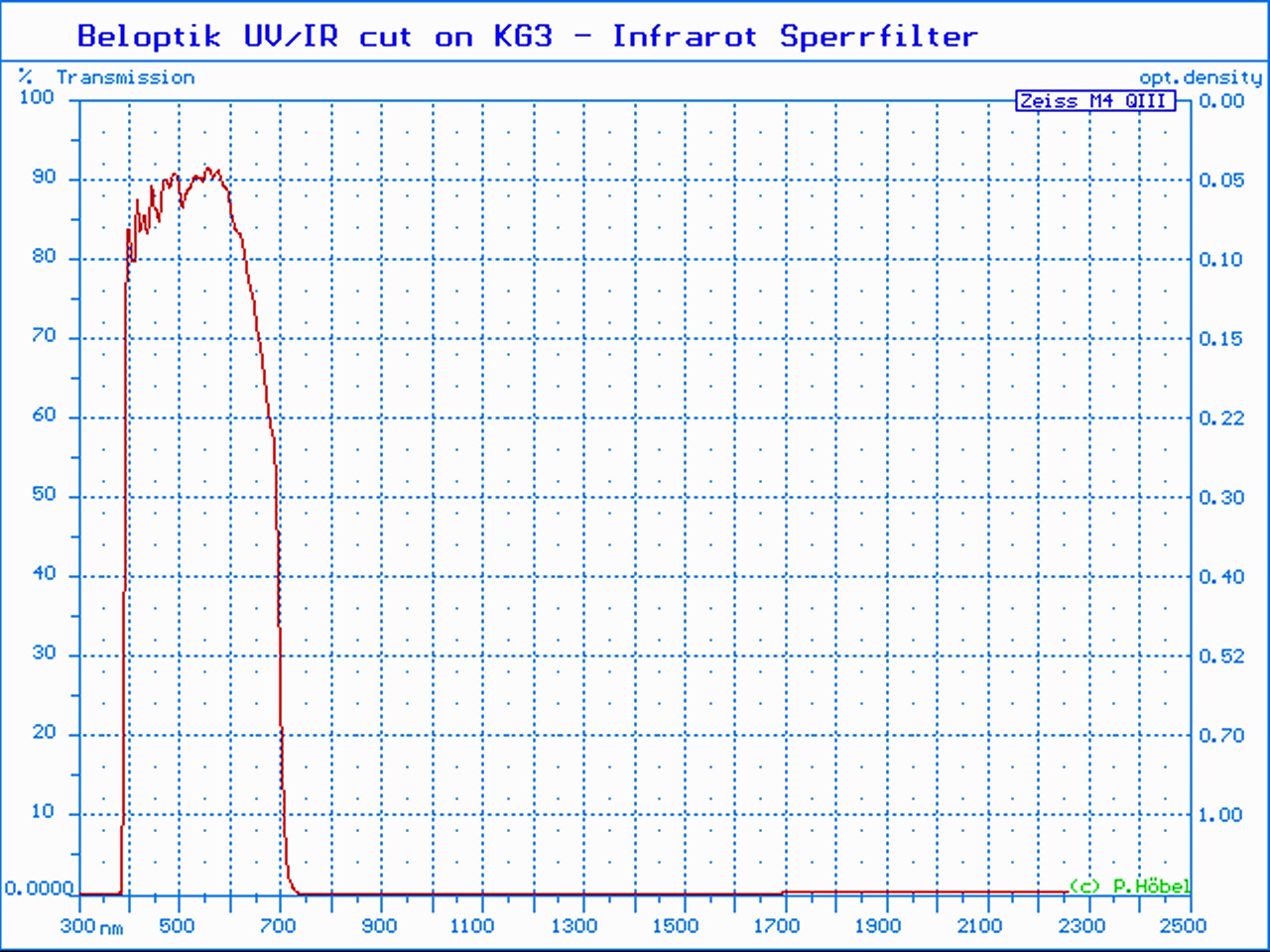

		BelOptik  Infrarot und UV Sperrfilter	LIN LOG

Schweißerschutzfilter und andere Sondergläser zur Lichtdämpfung	Darstellung	Zusatz- und Spezialfilter	Darstellung
Filterstufe E10	LIN LOG	Baader Continuumfilter	LIN LOG ZOOM
Filterstufe E11	LIN LOG	Baader K-Line Filter nur in Verbindung mit AstroSolar 3,8 einsetzen!	LIN LOG ZOOM [!]
Filterstufe E12	LIN LOG	Baader U-Filter	LIN LOG ZOOM
Filterstufe E13	LIN LOG	2 Polfilter in unterschiedlichen Stellungen	LOG [!]
-	LIN	Schott RG1000	LIN

Energieschutzfilter für Ha Teleskope	Darstellung	Coronado Ha-Filter , Etalon und Blockfilter Messungen an den 3 Filterelementen	Darstellung

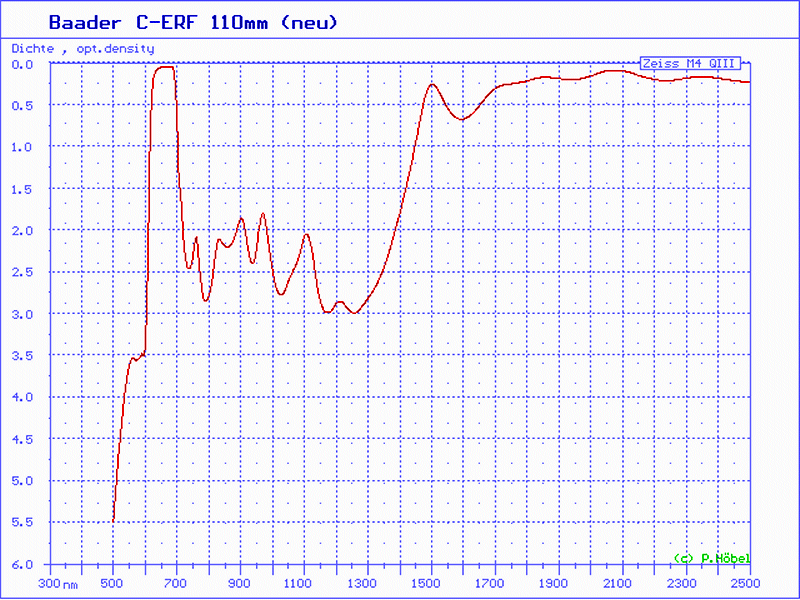

Baader C-ERF	LIN LOG	Coronado SM60 Etalon (Frontelement) Achtung das Etalon hat keine IR-Blockung !	LOG BILD
Baader C-ERF ( alt ? )	LIN LOG	Coronado Blockfilter BF15 , Filter zum Objektiv	LIN LOG BILD
Solarscope ERF Rotfilter	LIN LOG	Coronado Blockfilter BF15 , Filter zum Okular	LIN ZOOM
unbekanntes ERF ( Hersteller ? )	LIN LOG	-	.
ERF von Thousand Oaks (sehr bedenklich - kein Infrarotschutz)	LIN LOG	-	.

neue RGB-Filter von Fa. Baader mit extrem steilen Flanken, sehr hoher Transmission und guter Blockung	Darstellung	neue RGB-Filter von Fa. Baader direkt zur Filterseite von Baader	Darstellung
Baader R-CCD Filter rot	LIN ZOOM	Baader B-CCD Filter blau	LIN ZOOM
Baader G-CCD Filter grün	LIN ZOOM	Baader UV-IR-Sperrfilter (Luminanzfilter)	LIN ZOOM

Links zu interessanten Seiten

eigene Bilder

Fa. Baader Sonnenfilter, Folien und Zubehör bekannte Filter-Seite von A.Knöfel Fa. REICHMANN optische Filter Berufsverband der Augenärzte Deutschlands e.V. Solar Filters from B. Ralph Chou, MSc, OD ; Associate Professor; School of Optometry University of Waterloo Sonnenbeobachtung aus ophthalmologischer Sicht Presseinfo der PTB Braunschweig zur Sonnenfinsternis Astropage von Cai-Uso Wohler Homepage von Andreas Murner

Übersichtssonne 27.1.06 , SM60+BF15 , Mosaik , ATIK2HS großes Filament 30.1.06 , SM60+BF15 , Mosaik , ATIK2HS Oberfläche mit Protuberanz 2.2.06 , SM60+BF15 , ATIK2HS Protuberanz 2.4.06 , SM60+BF15 , ATIK2HS AR 0865 4.4.06 , SM60+BF15 , f=2200mm ATIK2HS AR865-867 vom 6.4.06 , SM60+BF15 , ATIK2HS AR875 vom 24.4.06 , Takahashi-APO 102/820 mit Baader K-Line Filter , ATIK2HS erste Versuche mit dem K-Line Filter AR875 vom 1.5.06 , SM60+BF15 f=2000mm , Mosaik , ATIK2HS AR0892 vom 10.6.06 , SM60+BF15 F=2,2 Meter , ATIK2HS großes Filament vom 24.6.06 , Veröffentlichung bei spaceweather.com AR 0898 vom 1.7.2006 Mosaik aus 5 Einzelbilder AR 0901 vom 25.7.2006 Mosaik aus 4 Einzelbilder, aufgenommen mit der Lumenera SKYnyx2-0M Kamera. Vorteile: keine Kompression der Bilddaten, USB 2.0 , Bildrate bis 60 B/s AR 0908 vom 12.9.2006 Mosaik aus 15 Einzelbilder, aufgenommen mit der Lumenera SKYnyx2-0M Kamera. Bilder mit Registax gemittelt und in PSP als Mosaik zusammengefügt Merkurtransit vom 9.5.2016 , Takahashi 4" Apo , Continuufilter , Kamera DMK72 Merkurtransit, ges Sonne, Daten wie oben H-alpha Aufnahme vom Transit mit Coronado SM60 und SKYnyx 2-0M Sonne ges. H-alpha vom 9.5.2016

Peter Höbel   peter-hoe (ät) gmx.de , August  2016
